| Lugar de origem: | China |
|---|---|
| Marca: | OEM/ODM |
| Certificação: | CE, RoHS |
| Número do modelo: | RPM 253 1619/50M ou RPM 253 1619/100M |
| Quantidade de ordem mínima: | 10 Pcs |
| Preço: | sales@sogootech.com |
| Detalhes da embalagem: | Saco PP + caixa de papel |
| Tempo de entrega: | 3-20 dias depende da quantidade |
| Termos de pagamento: | Paypal, T/T, união ocidental |
| Habilidade da fonte: | 100000 peças por semana |

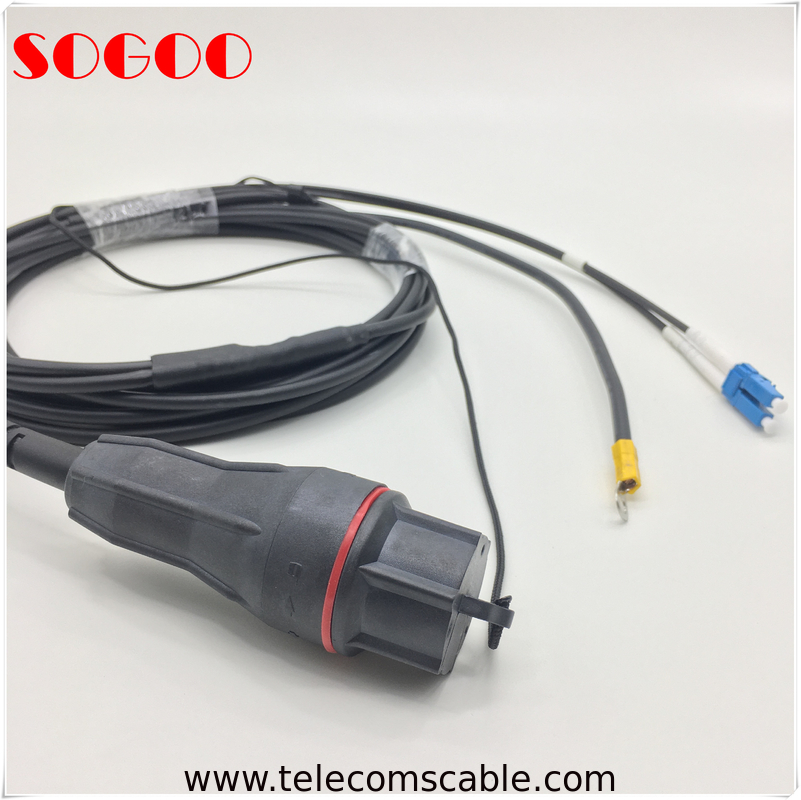

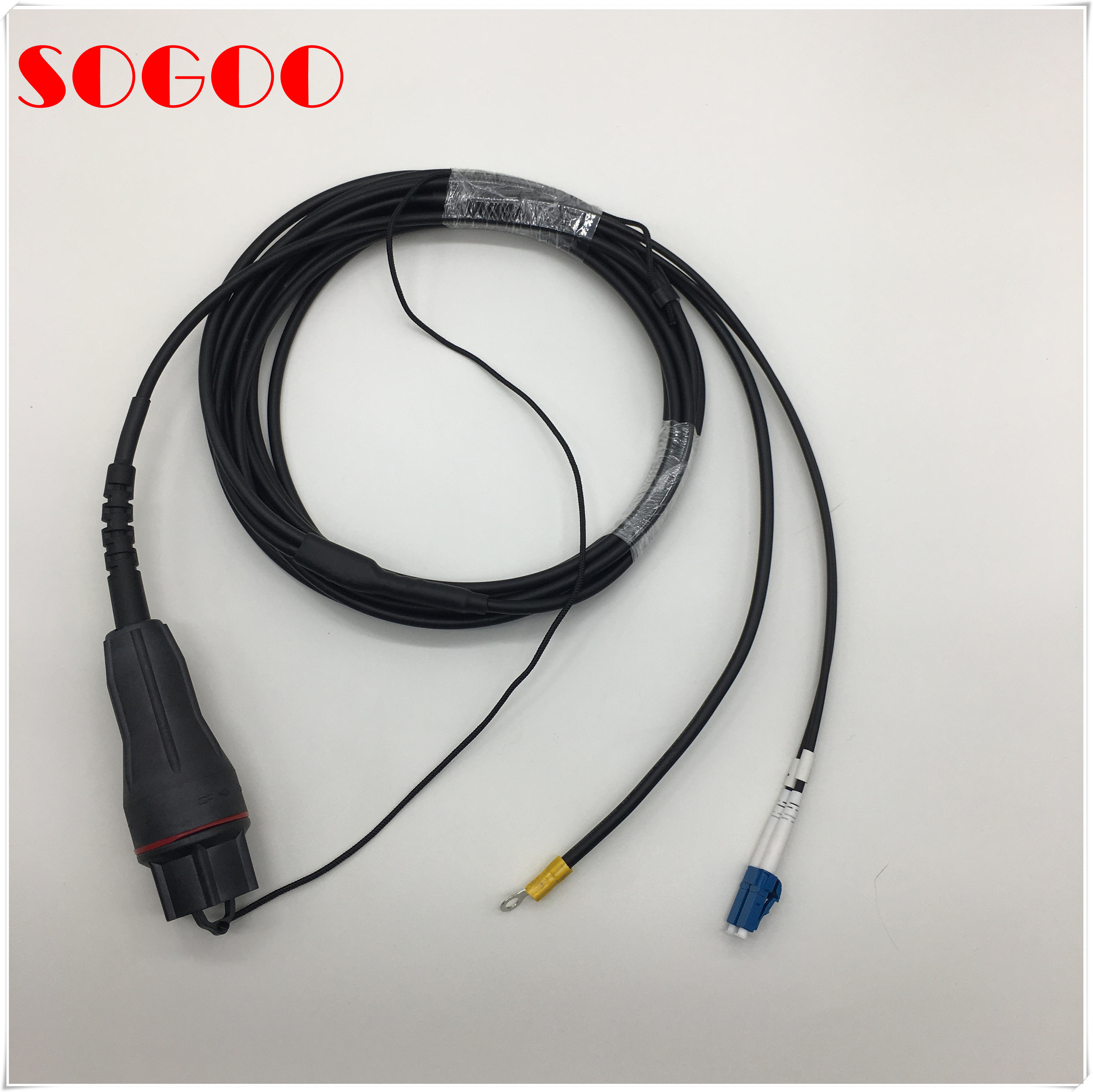

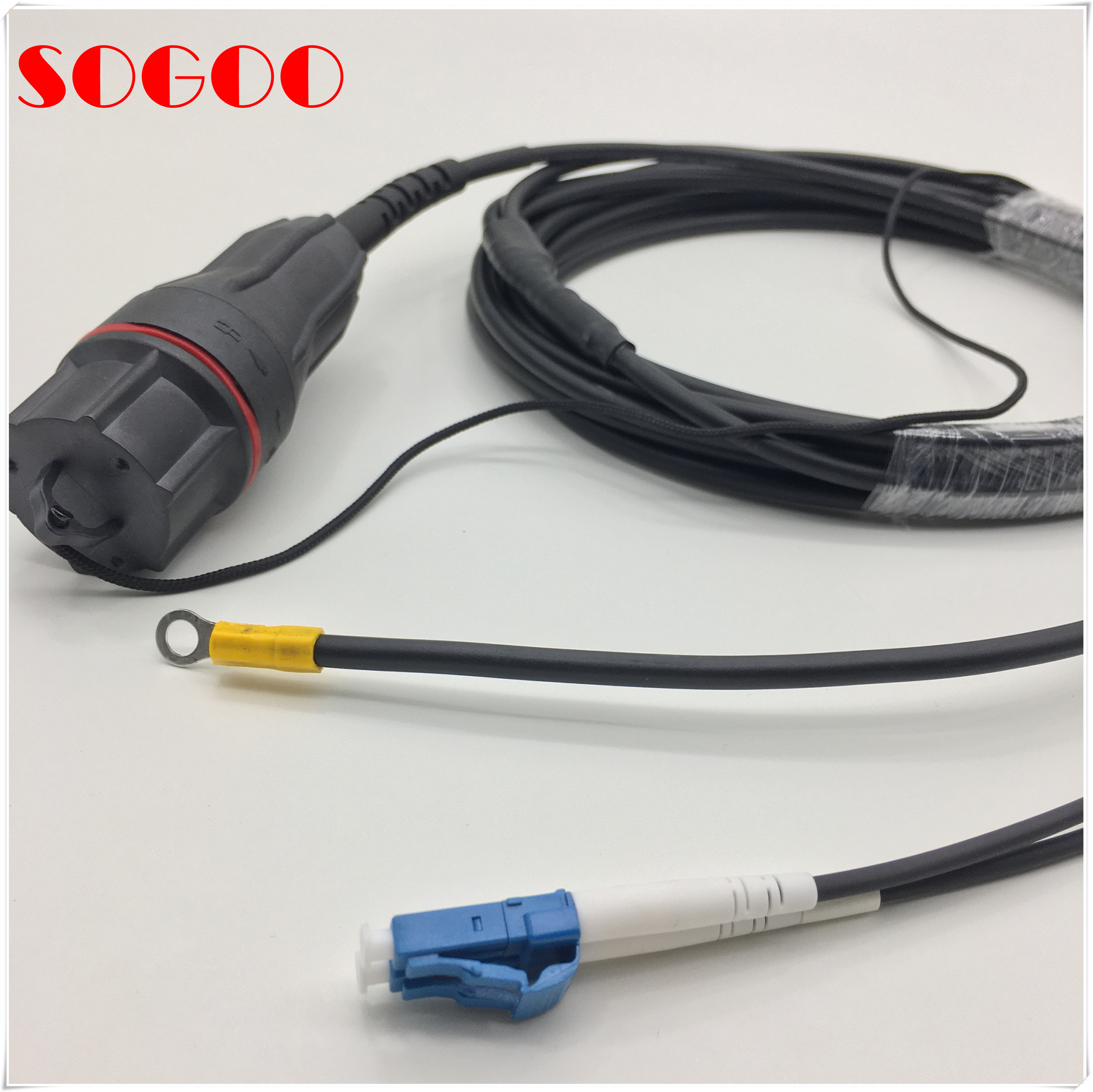

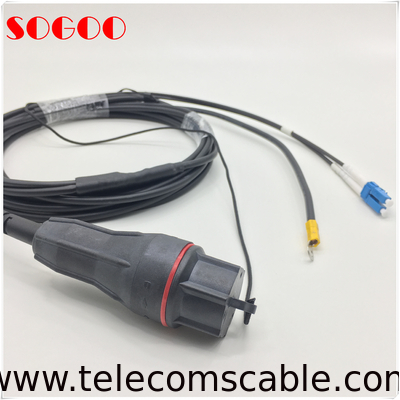

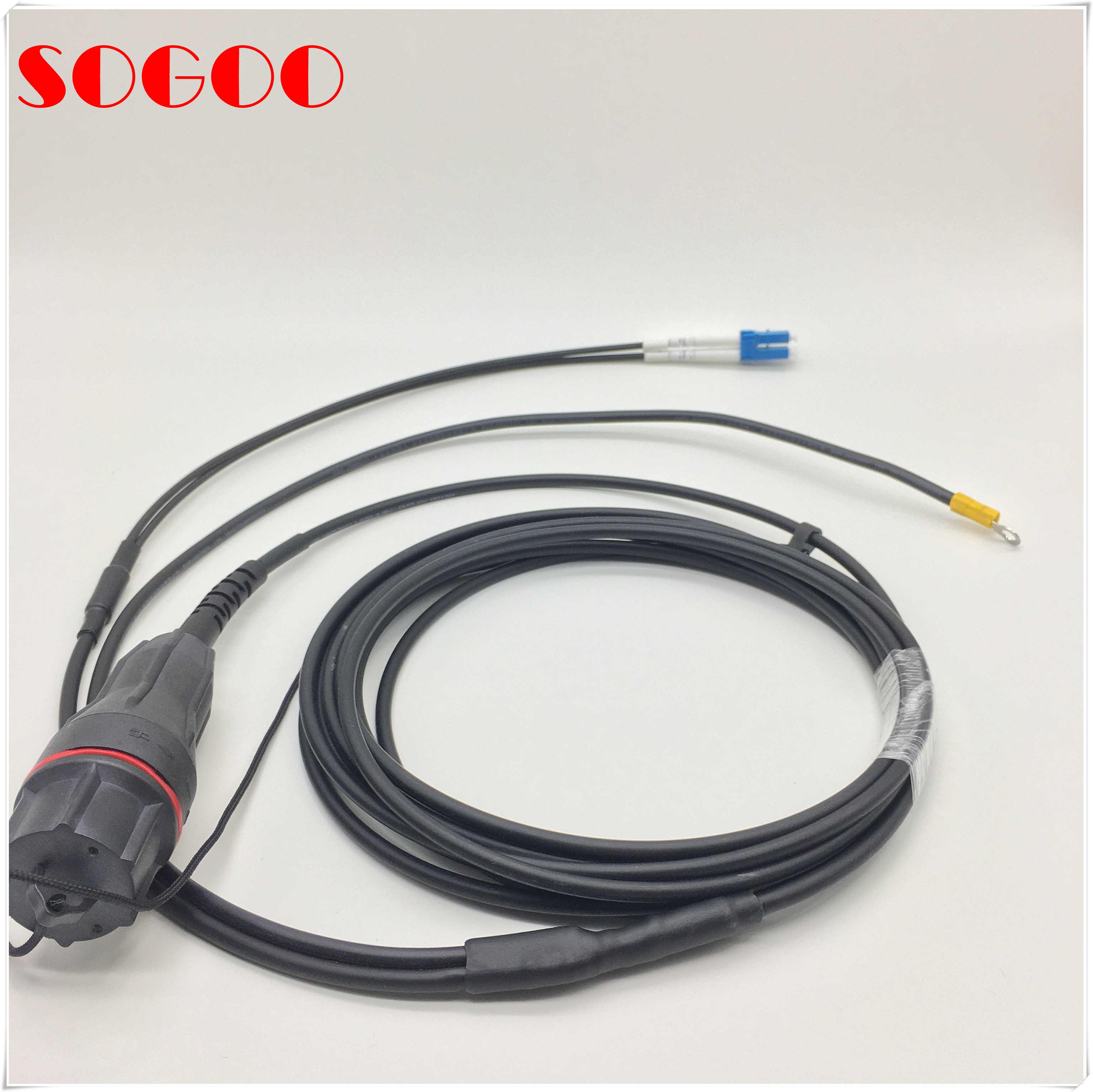

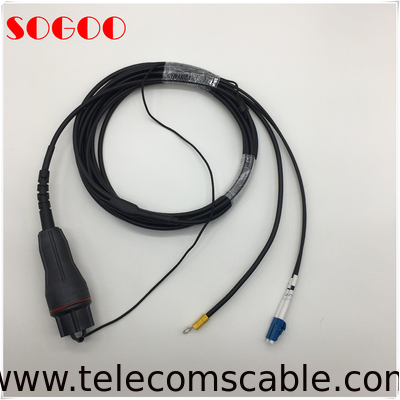

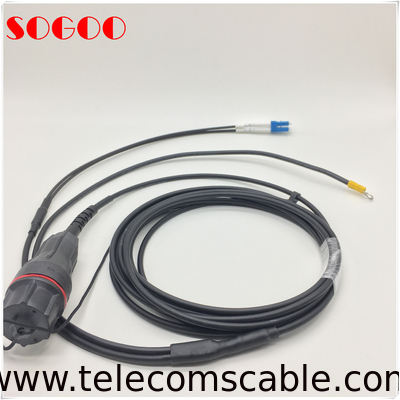

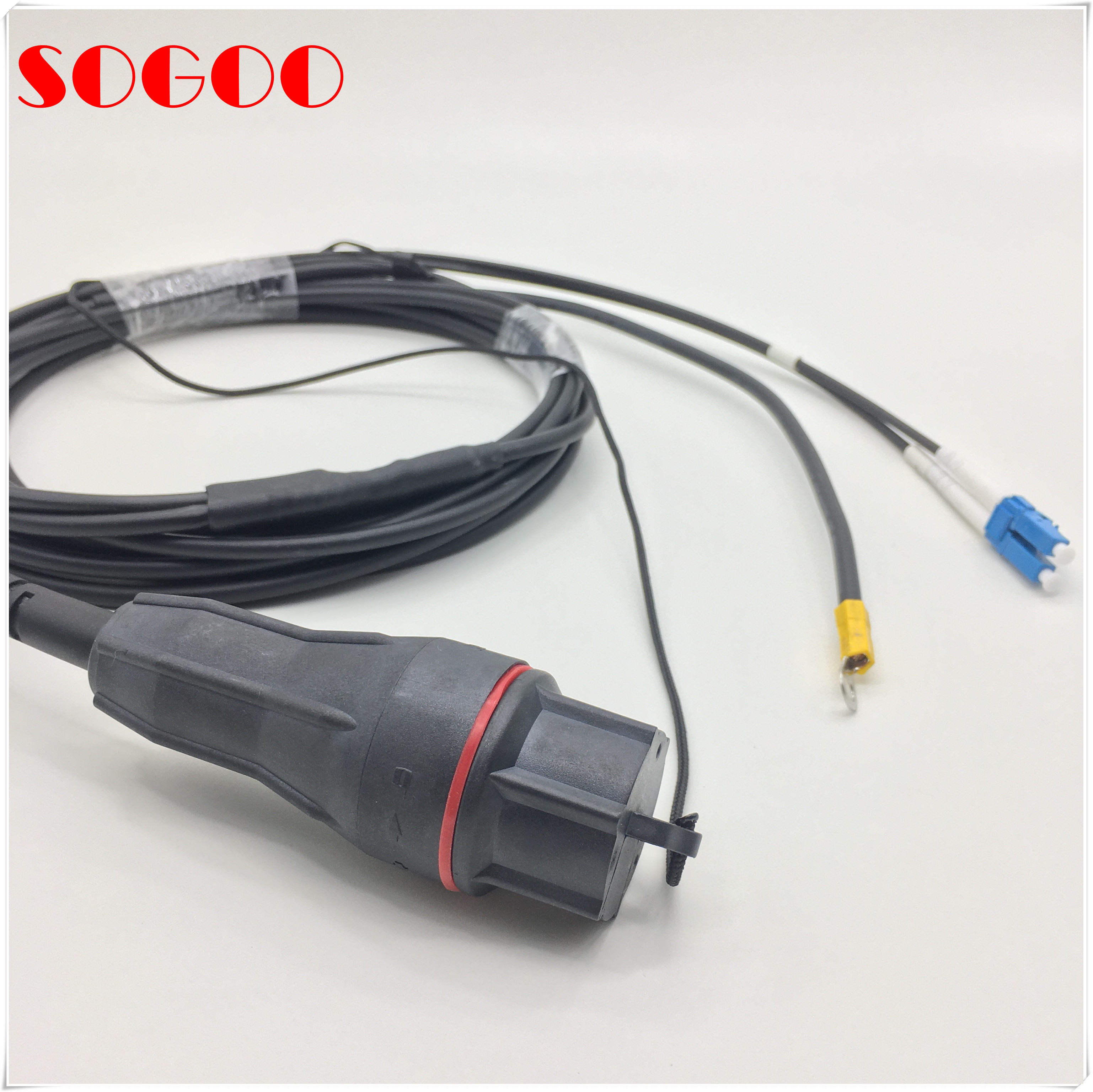

| Nome do produto: | RPM 253 1619 cabo da fibra de 50m 100m | Palavras chave: | RPM 253 1619 |
|---|---|---|---|
| Aplicação: | Ericsson Optical Fiber Cable | Tamanho: | diâmetro de 5mm |
| Comprimento: | 50~100m | Conector: | MANUTENÇÃO PROGRAMADA de 1F LC-LC |
| Destacar: | Ericsson Optical Fiber Cable,Cabo de fibra ótica,Fio aterrando de Fullaxs |
||

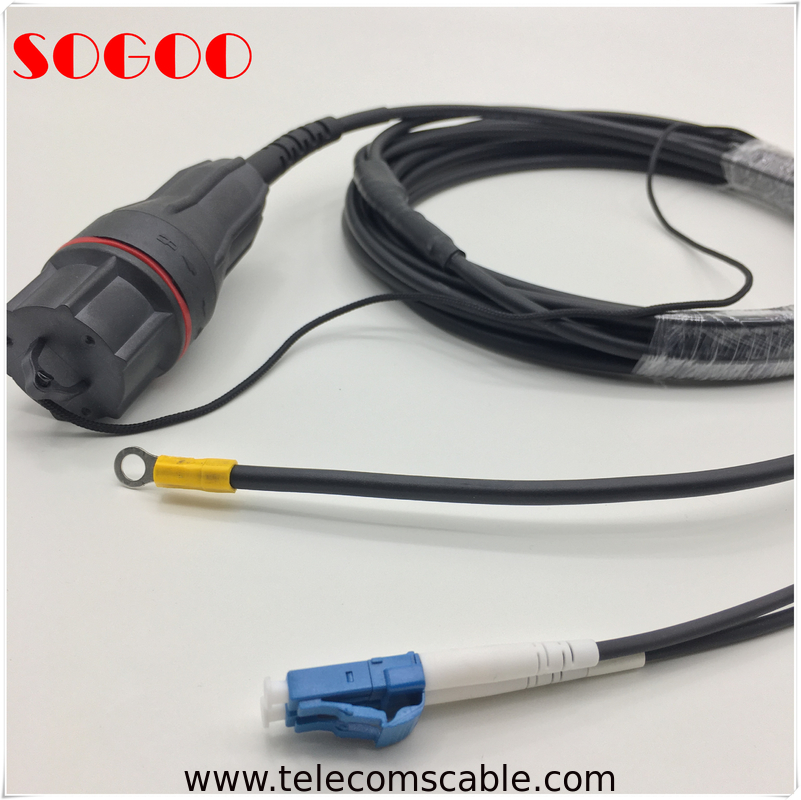

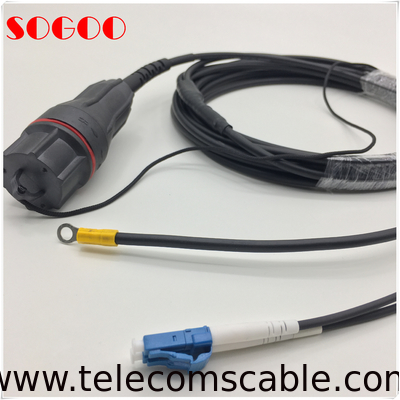

Os cabos ópticos são concebidos de modo a poderem ser ancorados com uma bandeja metálica com um fio de ancoragem com um comprimento mínimo de 600 mm.A ligação do fio de terra com um divisor metálico do cabo óptico deve ser de aproximadamente. 1 metro antes do conector FullAXS. O fio de terra deve ser terminado com um cabo M8 com pelo menos um furo de fixação. Um exemplo do projeto desejado é mostrado na figura abaixo.
| Nb. | Requisitos técnicos para os cabos ópticos (anexar documentos comprovativos): |
| 1. | Medições ópticas e de transmissão (IEC 60793 -1) |
| 2. | A resistência à tração deve estar em conformidade com a norma IEC 60794-1 → F=300N a longo prazo, F=450N a curto prazo |
| 3. | O ensaio de esmagamento deve ser efectuado em conformidade com a norma IEC 60794-1 E3 → F=3000N/100mm a longo prazo, F=5000N/100mm a curto prazo |
| 4. | Repetida flexão (mm) dinâmica 20xd, estática 10xd (d = diâmetro - diâmetro do cabo) |
| 5. | Tipo de conector - LC/PC de modo único, conector duplex |
| 6. | Tipo de fibra - monomodo 9/125 μm, padrão SM G.657A1 |
| 7. | Perda de inserção 0,3 dB |
| 8. | Perda de retorno > 50 dB típica |
| 9. | A bainha do cabo deve ser autoadhesiva (extinta) e livre de substâncias que causam gases halógenos (LSOH), |
| 10. | Conector 1 no local da BBU - duplex LC/UPC, |
| 11. | Conector 2 no local da RRU LC/UPC duplex, caixa FullAXS com tampa de protecção, protecção IP 65 |
| 12. | A força de tração máxima deve ser, no mínimo, de 300 N. |
| 13. | Intervalo de temperatura: -40oC a + 85oC |
| Os conectores ópticos ou os cabos ópticos de ligação devem ser conformes (anexar documentos comprovativos): | |
| 14. | § IEC 61754 - Normas de interface mecânica |
| 15. | § IEC 61753 - Normas de desempenho |
| 16. | § IEC 61300 - Procedimentos de ensaio e medição |
| 17. | § IEC 61755 - Interface óptica |
| Ponto | Especificações |
| Conector A | FULLAXS Duplex LC, bota reta |
| Conector B | Duplex LC, bota reta |
| Cabo de aterragem | Cabo de aterragem no lado B, comprimento 1,2 m |
| Quantidade de fibras | 2 núcleos |
| Tipo de fibra | Modos únicos 9/125umG.657A1 |
| Atenuação do cabo óptico a 1310 nm | 00,4 dB/km |
| Atenuação do cabo óptico a 1550 nm | 00,3 dB/km |
| IL/Conector | ≤0.3dB IEC 61300-3-4 |
| Perda de retorno/conector | > 50 dB IEC 61300-3-6 |
| Intervalo de temperatura de operação | -20-70°C |
| Intervalo de temperatura de armazenamento | -20-85°C |
| Resistência à tração | 350 N no máximo |
| Radius de curvatura | Mínimo de 180 nm |
| Resistência ao esmagamento | 1500 N/100 mm |
| Capa exterior | PE, blindado a cabo completo |
| Cor da bainha do cabo | Negro |
| OD de cabo | 5 mm +/- 0,2 mm |
| Espalhem-se. | 3Tubos blindados de 0.0 mm, de cor preta |
Caixa de cartão de exportação padrão ou caixa feita sob medida conforme solicitado pelo cliente
Transporte:
Serviço porta a porta:DHL,TNT,Fedex,UPS International EXPRESS 3-5 dias úteis
Aeroporto para Aeroporto:Por via aérea ((O cliente deve contactar a empresa de logística local para desembaraço aduaneiro)
Porto a Porto: para encomendas em grande quantidade
Perguntas frequentes
1Pergunta: Qual é a sua quantidade mínima de encomenda?
Resposta: Qualquer encomenda de ensaio em pequena quantidade é bem-vinda.
2Pergunta: A sua empresa aceita encomendas de amostras?
Resposta: Sim. Envie-nos os seus desenhos. Os produtos podem ser personalizados de acordo com as suas necessidades.
3Pergunta: Que condições de pagamento aceita?
Resposta: T/T, Union Western e Paypal
4Pergunta: Que meios de entrega a sua empresa apoia?
Resposta: Apoiamos a entrega expressa, o transporte aéreo, o transporte ferroviário e o transporte marítimo.
Aguardo ansiosamente a sua pergunta sobreEricsson Fullaxs cabo de fibra óptica LC-LC com fio de aterramento.
