| Place of Origin: | Guangdong, China |
|---|---|
| Marca: | SOGOO |
| Certificação: | CE, RoHS |
| Número do modelo: | 4.3 10 |
| Minimum Order Quantity: | 50 pcs |
| Preço: | sales@sogootech.com |
| Packaging Details: | 500m / wooden drum |
| Delivery Time: | 3-20 days depends on quantity |
| Payment Terms: | T/T; Paypal; Western Union |
| Supply Ability: | 1000000m per week |

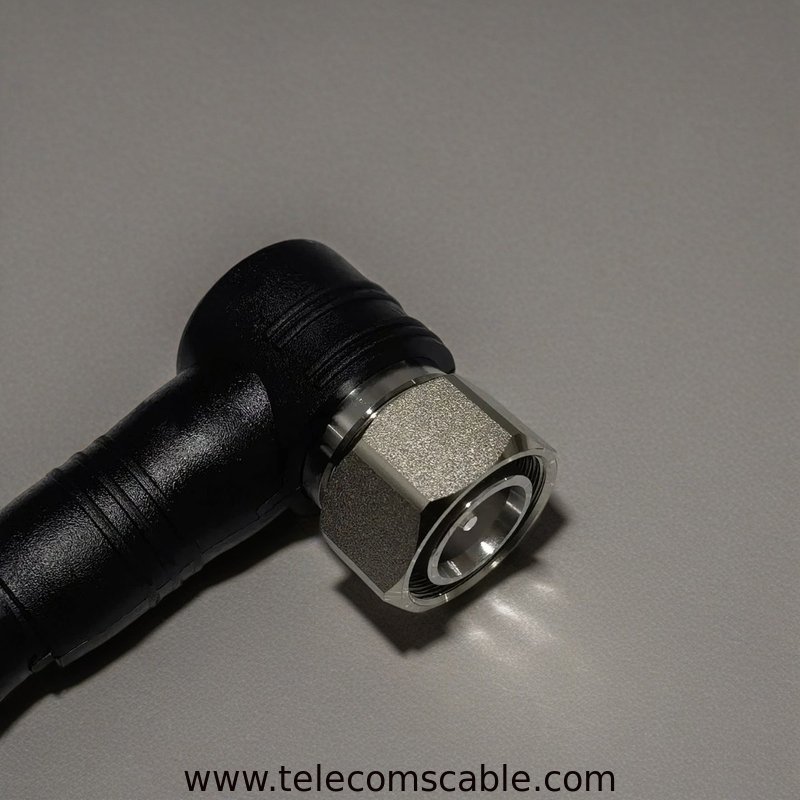

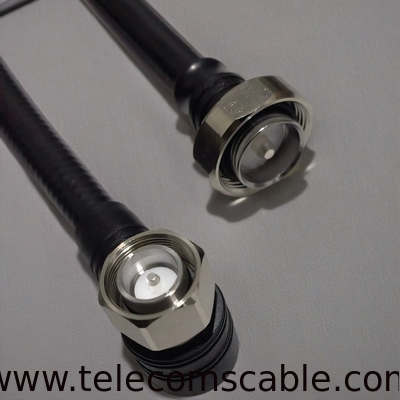

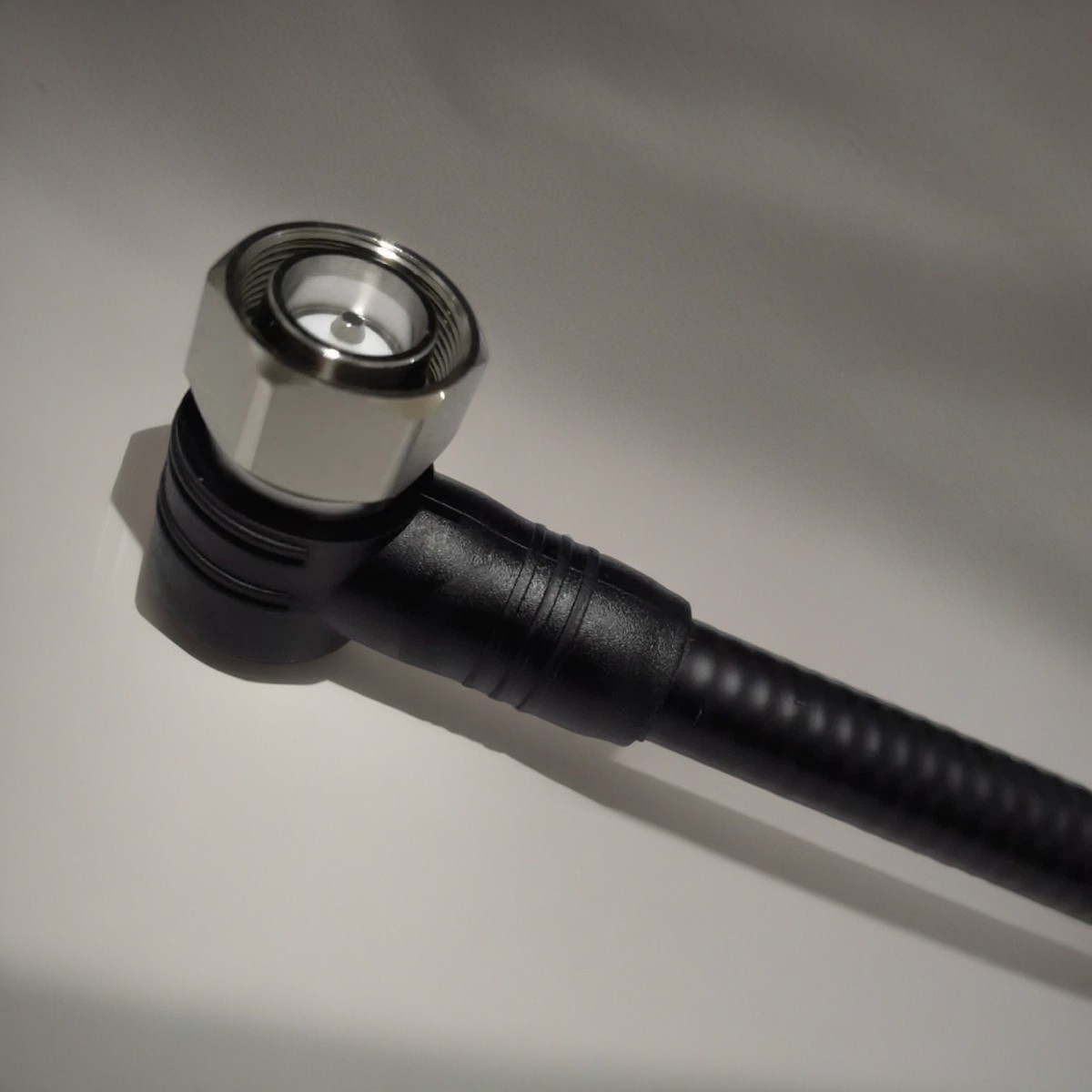

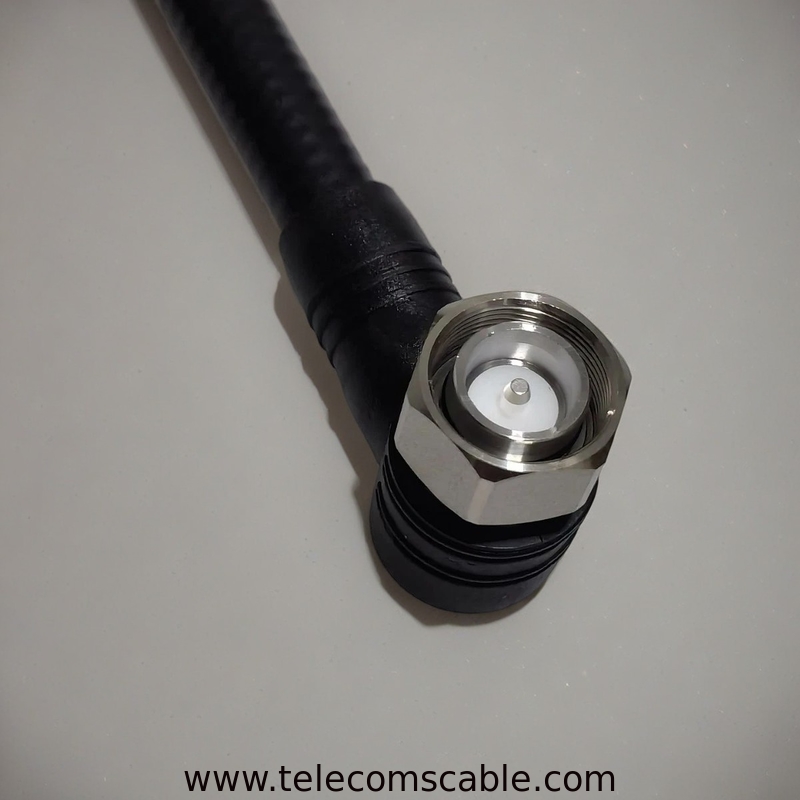

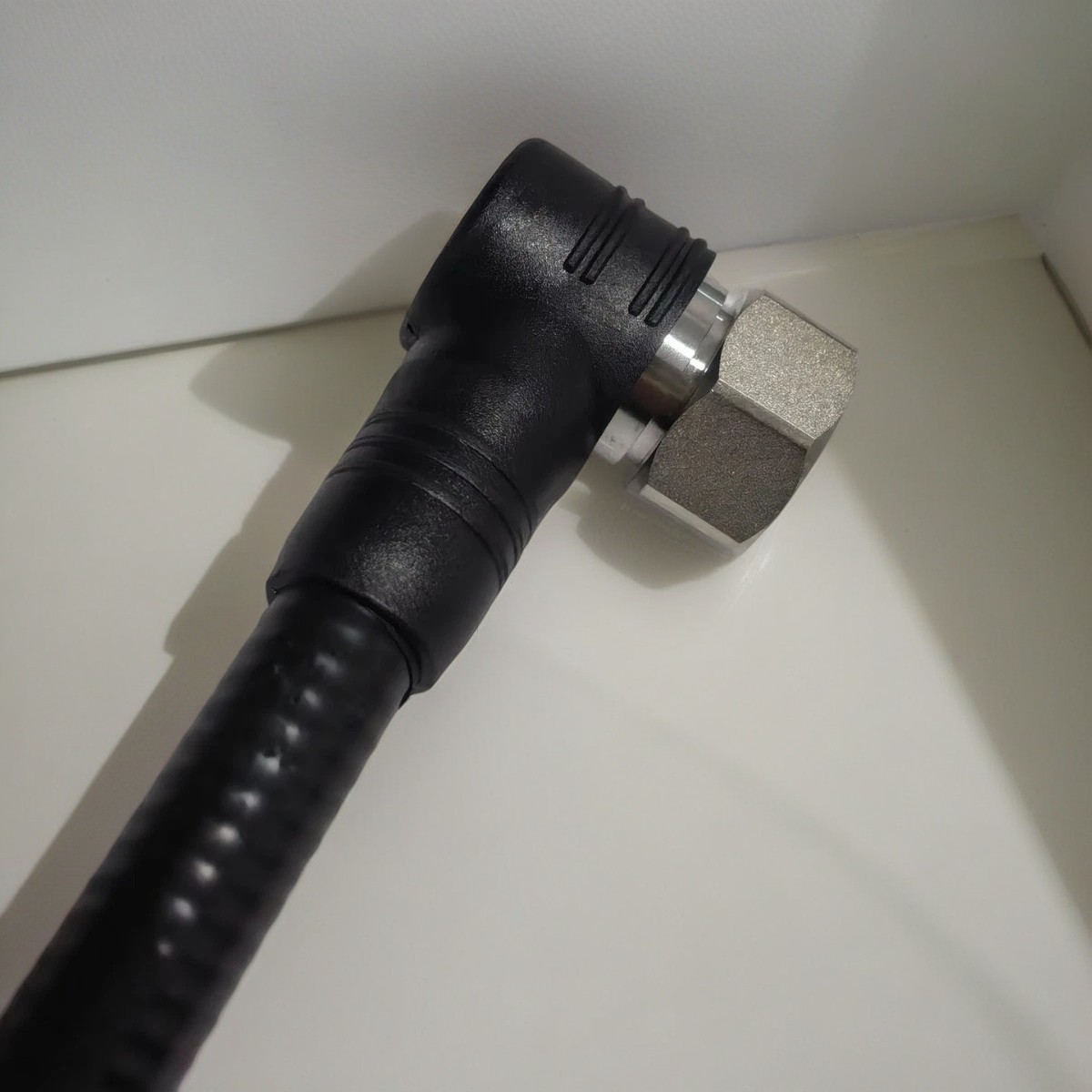

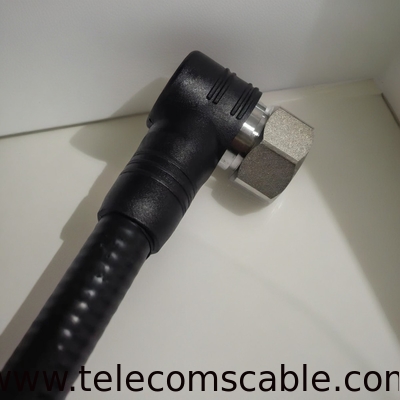

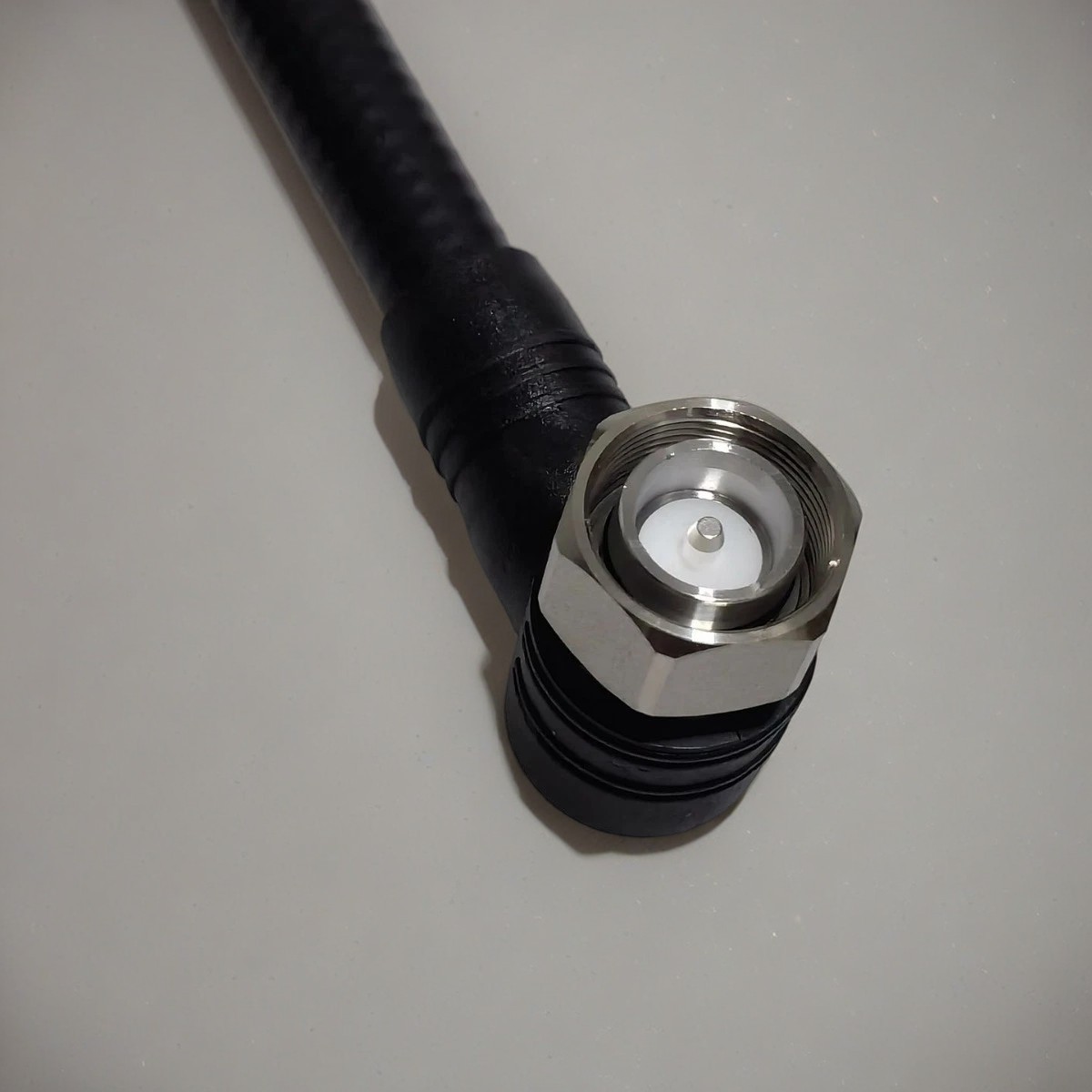

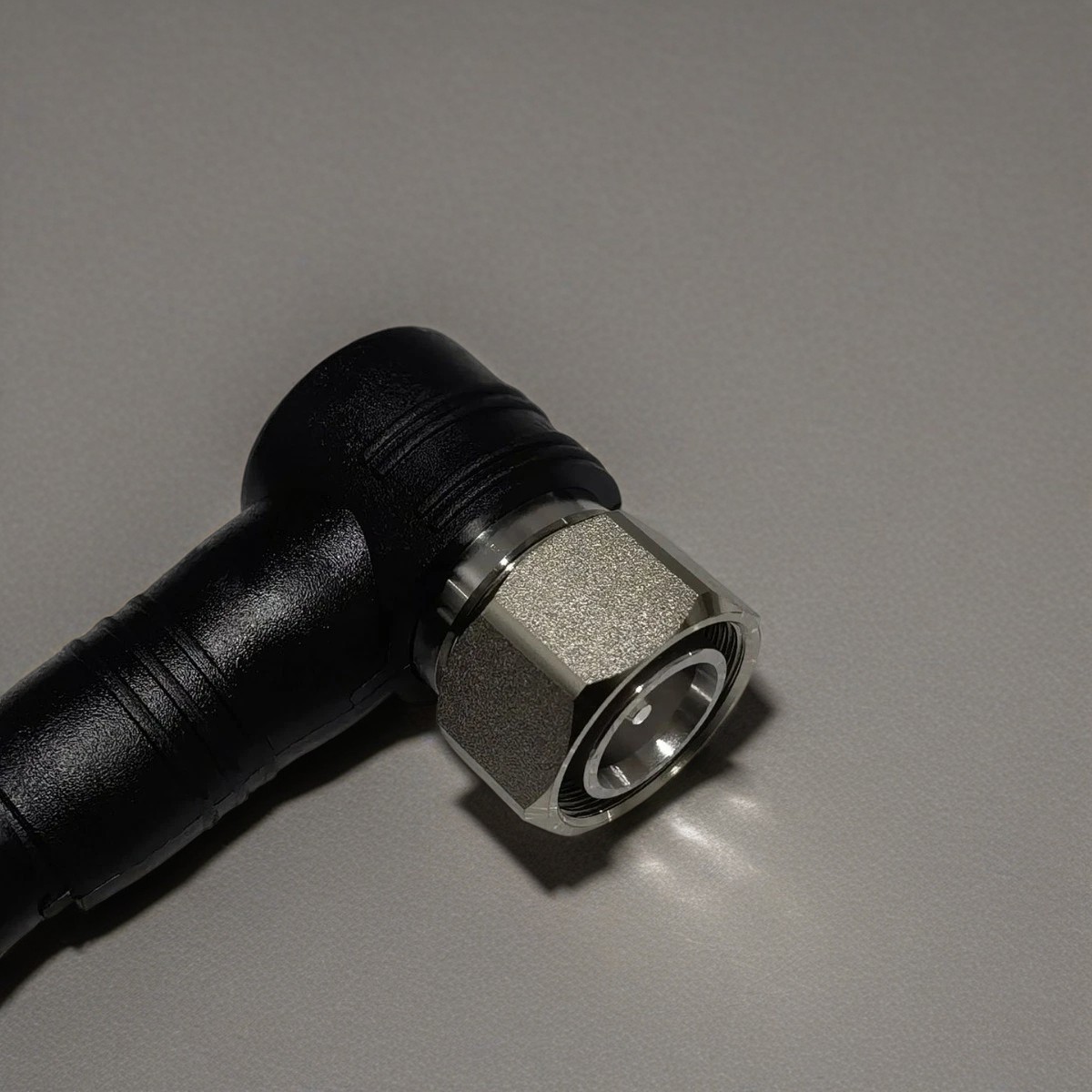

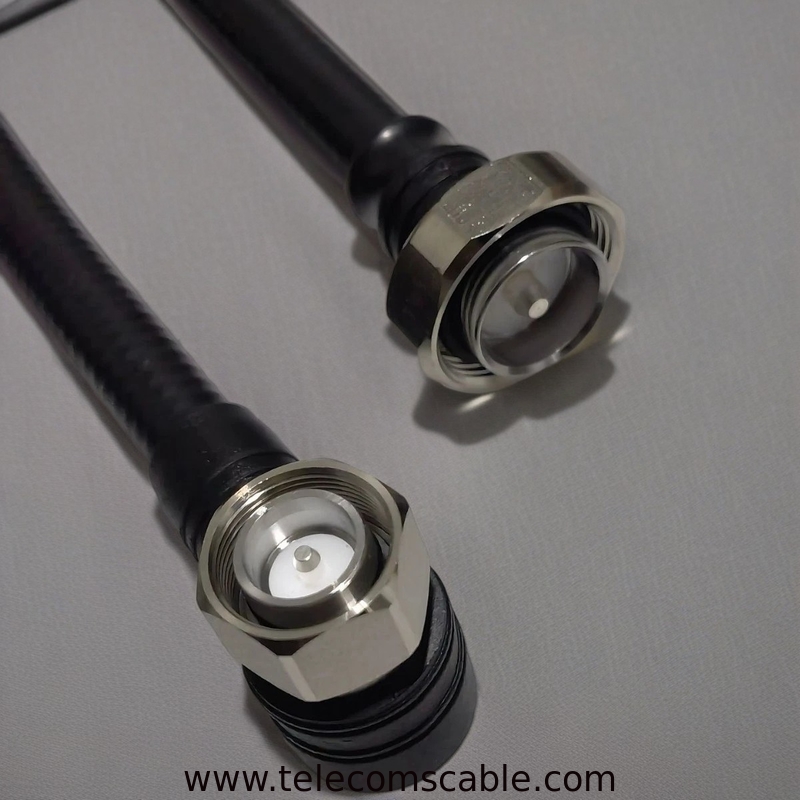

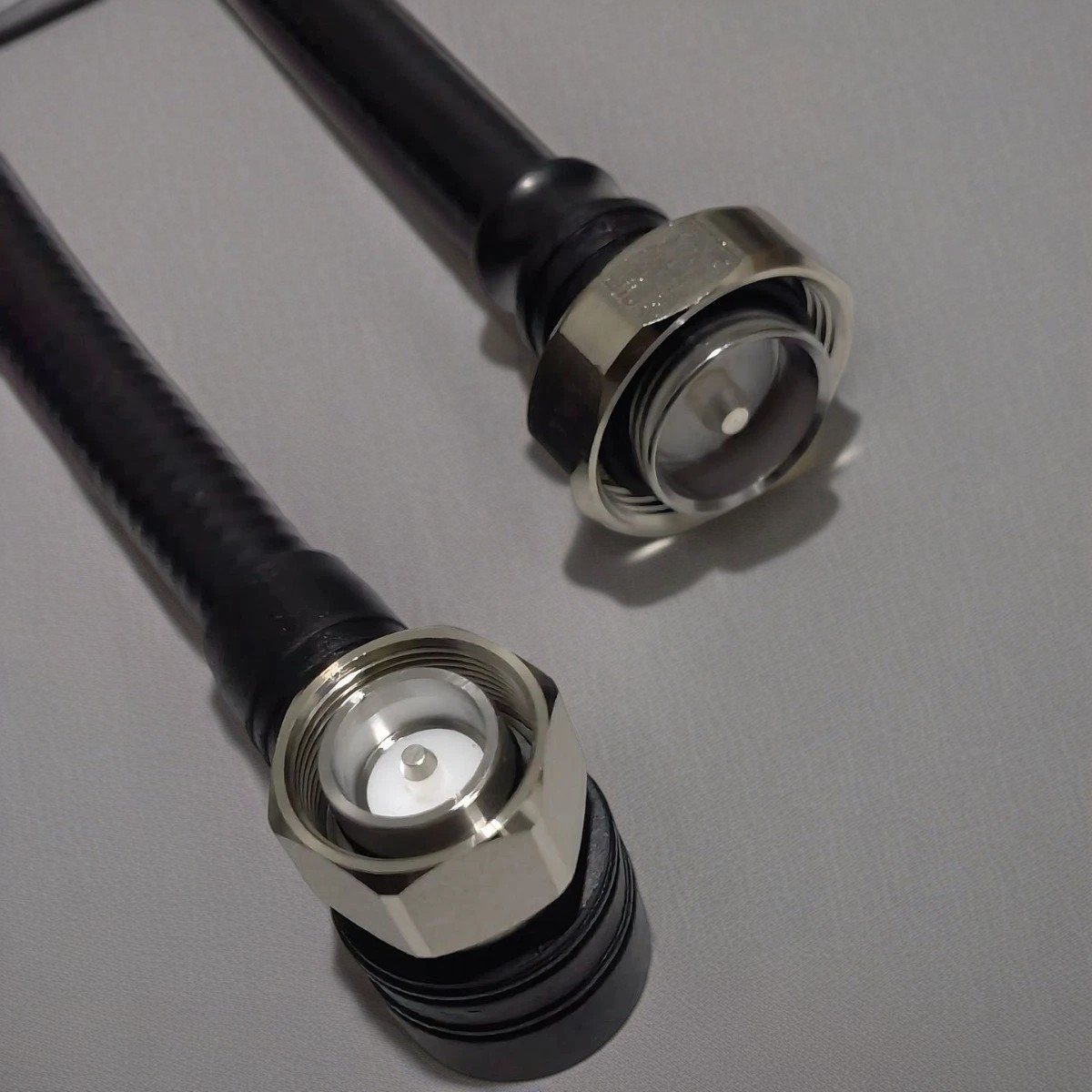

| Product Name: | 4.3 10 right Angle jumper | Dia: | 1/2" |
|---|---|---|---|
| Aplicação: | Telecomunicações | Cabos: | Cabos coaxial superflex de 1/2" |
| Insulation Material: | Foam PE | material do condutor: | Cobre |

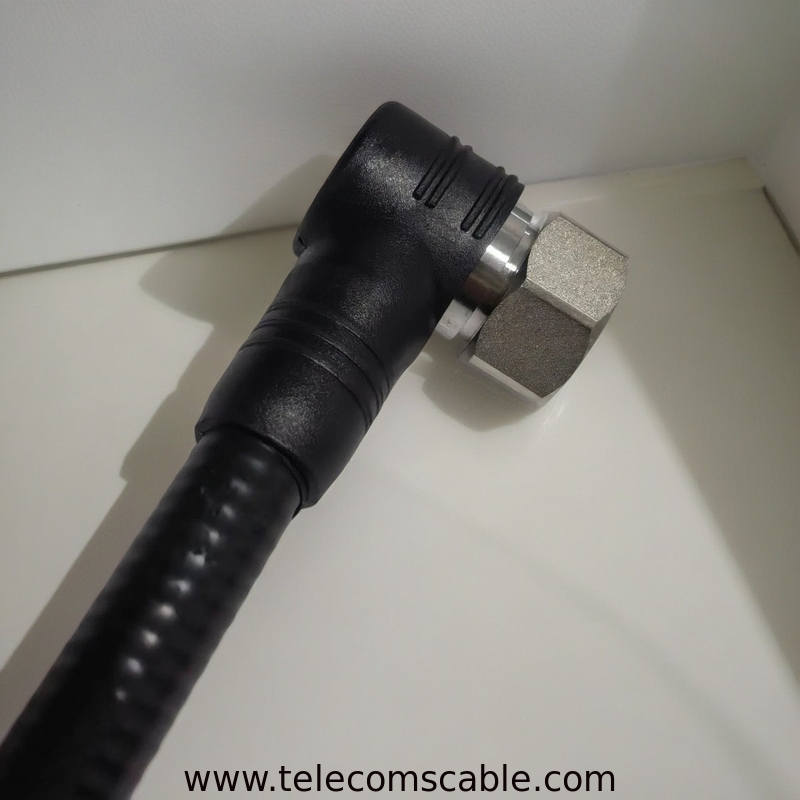

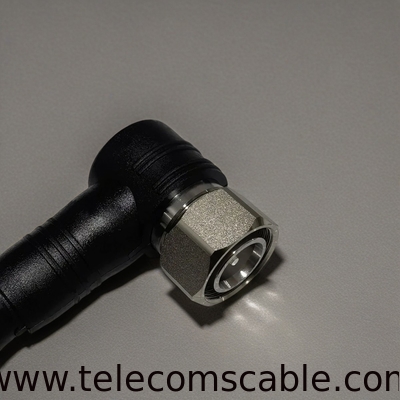

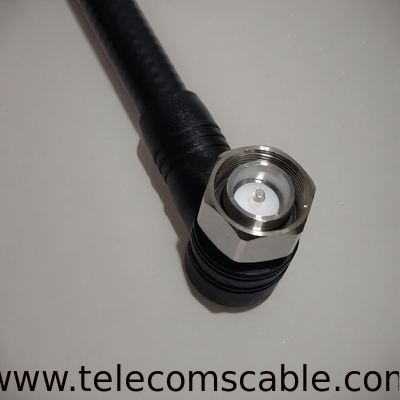

| Condutor Externo: | Tubo de cobre ondulado | Conector: | 4.3 10 ângulo reto |
| Destacar: | Jumper superflex de 1/2 polegada,4.3 10 Homem Ângulo direito,4.3 10 para a direita. Salto de ângulo. |
||
Especificações:
1 conector coaxial de RF:
1.1 Material e revestimento
Condutor interno: latão, revestido de prata, espessura de revestimento: ≥ 0,003 mm
Dieléctrico de isolamento: PTFE
Condutor externo: latão, revestido com liga ternar, espessura de revestimento ≥ 0,002 mm
1.2 Características eléctricas e mecânicas
Impedância de características: 50Ω
Faixa de frequência: DC-3 GHz
Resistência dielétrica: ≥2500V
Resistência de contacto: condutor interno ≤ 1,0 mΩ, condutor externo ≤ 0,4 mΩ
Resistência do isolante: ≥ 5000MΩ (500V DC)
VSWR: ≤1,15 (DC-3GHz)
PIM: ≤-155 dBm@2x43 dBm
Durabilidade do conector: ≥ 500 ciclos
2 Cabo RF coaxial: 1/2 ̊ Cabo RF superflexível
2.1 Material
Condutor interno: fio de alumínio revestido de cobre (φ3,60 mm)
Dieléctrico de isolamento: espuma de polietileno (φ8,90 mm)
Condutor externo: tubo de cobre ondulado (φ12,20 mm)
Capa de cabo: PE (φ13.60mm)
2.2 Característica
Impedância de características: 50Ω
Condensador padrão: 80 pF/m
Taxa de transmissão: 83%
Min. raio de flexão único: 50 mm
Resistência à tração: 700N
Resistência de isolamento: ≥ 5000MΩ
Atenuação da blindagem: ≥ 120 dB
VSWR: ≤1,15 (0,01-3GHz)
3 Cabo de puxador
3.1 Tamanho do componente do cabo:
Comprimento total dos conjuntos de cabos:
1000 mm±10
2000 mm±20
3000 mm±25
5000 mm±40
3.2 Característica elétrica
Faixa de frequência: 800-2700 MHz
Características Impedância: 50Ω±2
Tensão de funcionamento: 1500 V
VSWR: ≤1,11 (0,8-2,2GHz), ≤1,18 (2,2,7GHz)
Voltagem de isolamento: ≥2500V
Resistência de isolamento: ≥ 5000MΩ (500V DC)
PIM3: ≤-150dBc@2x20W
Perda de inserção:
| Frequência | 1m | 2 m | 3 m | 5m |
| 890-960 MHz | ≤ 0,15 dB | ≤ 0,26 dB | ≤ 0,36 dB | ≤ 0,54 dB |
| 1710-1880 MHz | ≤ 0,20 dB | ≤ 0,36 dB | ≤ 0,52 dB | ≤ 0,80 dB |
| 1920-2200 MHz | ≤ 0,26 dB | ≤ 0,42 dB | ≤ 0,58 dB | ≤ 0,92 dB |
| 2500-2690 MHz | ≤ 0,30 dB | ≤ 0,50 dB | ≤ 0,70 dB | ≤ 1,02 dB |
| 5800-5900 MHz | ≤ 0,32 dB | ≤ 0,64 dB | ≤ 0,96 dB | ≤ 1,6 dB |
Método de ensaio de choque mecânico: MIL-STD-202, método 213, condição de ensaio I
Método de ensaio de resistência à humidade: MIL-STD-202F, método 106F
Método de ensaio de choque térmico: MIL-STD-202F, método 107G, condição de ensaio A-1
3.3Características ambientais
Impermeabilização: IP68
Intervalo de temperatura de funcionamento: -40°C a +85°C
Intervalo de temperatura de armazenagem: -70°C a +85°C
Tempo de execução:
Temos muito estoque, se a quantidade não é muito grande, podemos enviar as mercadorias o mais rápido possível após receber o pagamento. Se grande quantidade, o tempo de chegada precisa de acordo com a quantidade.
Transporte:
Se for pequena quantidade, geralmente enviamos por correio (DHL, FEDEX, TNT e assim por diante). Se for grande quantidade, aconselhamos o envio por via aérea ou marítima. Isso usará mais tempo, mas taxas mais baratas. Estamos perto do porto de Tianjin.
O nosso serviço:
Podemos oferecer a amostra. Se a qualidade for boa, podemos oferecer um preço muito competitivo.E podemos embalar de acordo com os requisitos do cliente.
Serviços:A fim de satisfazer os requisitos dos nossos clientes, também personalizamos
Simplesmente mostre-nos o seu desenho, amostra ou detalhes indicados, vamos produzir
A partir daí, a Comissão pode apresentar ao Conselho e ao Conselho uma proposta de decisão relativa à aplicação do n.o 1 do artigo 107.o do Tratado CE.
Contacte-nos.
Qualidade:A fim de garantir a qualidade dos produtos, combinámos com os nossos
funcionários qualificados, linhas de produção avançadas, equipamento de teste sofisticado
e da rede de serviço nacional.
Garantia: Oferecemos um serviço abrangente, incluindo serviços de qualidade, orientação
Serviços, concentramos-nos nas necessidades do cliente em todos os detalhes.
Aguardo ansiosamente a sua pergunta sobre4.3 10 Homem Ângulo Direito 1/2" Superflex Jumper.
